Lorsque l’on installe un système photovoltaïque, il est souvent nécessaire de constituer un dossier technique. Ce document sert à prouver que votre installation respecte les normes en vigueur. Pour vous aider à y voir plus clair, nous allons détailler les éléments clés à inclure dans un exemple dossier technique installation photovoltaïque. C’est un peu comme remplir une déclaration, mais pour votre système solaire. Il faut être précis et ne rien oublier pour que tout soit en ordre.

Points Clés à Retenir

• Le dossier technique est obligatoire dans certains cas pour attester de la conformité de votre installation photovoltaïque, notamment pour les installations de production ou les installations de consommation de grande puissance.
• Une structure claire est attendue : informations sur l’installation, l’installateur, et les spécifications détaillées de chaque composant (modules, câbles, onduleurs, batteries).
• Il faut bien identifier les caractéristiques électriques de chaque élément, comme l’intensité de court-circuit maximale et la tension à circuit ouvert des modules, pour assurer la sécurité.
• Les schémas électriques, y compris ceux des protections et des liaisons à la terre, sont essentiels pour visualiser et valider la conception de l’installation.
• La conformité à la norme NF C 15-100 est primordiale, et il faut être attentif aux évolutions et aux périodes de transition des normes pour un raccordement réussi.

Comprendre les exigences du dossier technique photovoltaïque

Pour toute installation photovoltaïque, la constitution d’un dossier technique est une étape réglementaire incontournable. Ce document sert de référence pour attester de la conformité de votre installation aux normes en vigueur. Il est important de bien comprendre quand ce dossier est requis et quelle est sa fonction précise dans le processus d’homologation.

Identification des cas nécessitant un dossier technique

Un dossier technique n’est pas systématiquement demandé pour chaque installation solaire. Il devient obligatoire dans plusieurs situations spécifiques, notamment pour les installations de production d’énergie. Par exemple, un dossier technique est requis pour une installation photovoltaïque raccordée au réseau, qu’elle soit équipée ou non de batteries. Il est également nécessaire pour les installations de consommation dont la puissance au point de livraison dépasse 36 kVA, ou pour les bornes de recharge bidirectionnelles pour véhicules électriques. Dans certains cas, la présence d’un rapport de contrôle peut dispenser de ce dossier, mais il est toujours préférable de vérifier les exigences précises.

Distinction entre installations de consommation et de production

Il est essentiel de différencier les installations selon leur finalité. Les installations de consommation sont celles qui produisent de l’électricité principalement pour l’autoconsommation, sans injection significative sur le réseau public. Les installations de production, quant à elles, visent à injecter l’électricité produite sur le réseau. La nature de votre installation déterminera le type de dossier technique à remplir et l’attestation de conformité associée. Par exemple, une installation de production hors micro-onduleur et sans batterie nécessitera un dossier spécifique, comme le SC144A-4, tandis qu’une installation avec micro-onduleur et batterie demandera un dossier différent, tel que le SC144C2-2.

Rôle du dossier technique dans l’attestation de conformité

Le dossier technique joue un rôle central dans l’obtention de l’attestation de conformité, un document délivré par des organismes agréés comme Consuel. Il permet de prouver que l’installation respecte les règles de sécurité et les normes techniques, notamment la norme NF C 15-100. Le dossier détaille les caractéristiques des équipements (modules, câbles, onduleurs), les schémas électriques, et les protections mises en place. Sans un dossier technique correctement rempli et validé, l’attestation de conformité ne peut être délivrée, ce qui est indispensable pour le raccordement de votre installation au réseau électrique. Il est donc primordial de le remplir avec soin, en se référant aux fiches techniques des composants et aux guides de remplissage disponibles, comme ceux pour le calcul de la puissance crête.

La rigueur dans la constitution du dossier technique garantit la sécurité de l’installation et facilite son acceptation par les gestionnaires de réseau et les organismes de contrôle.

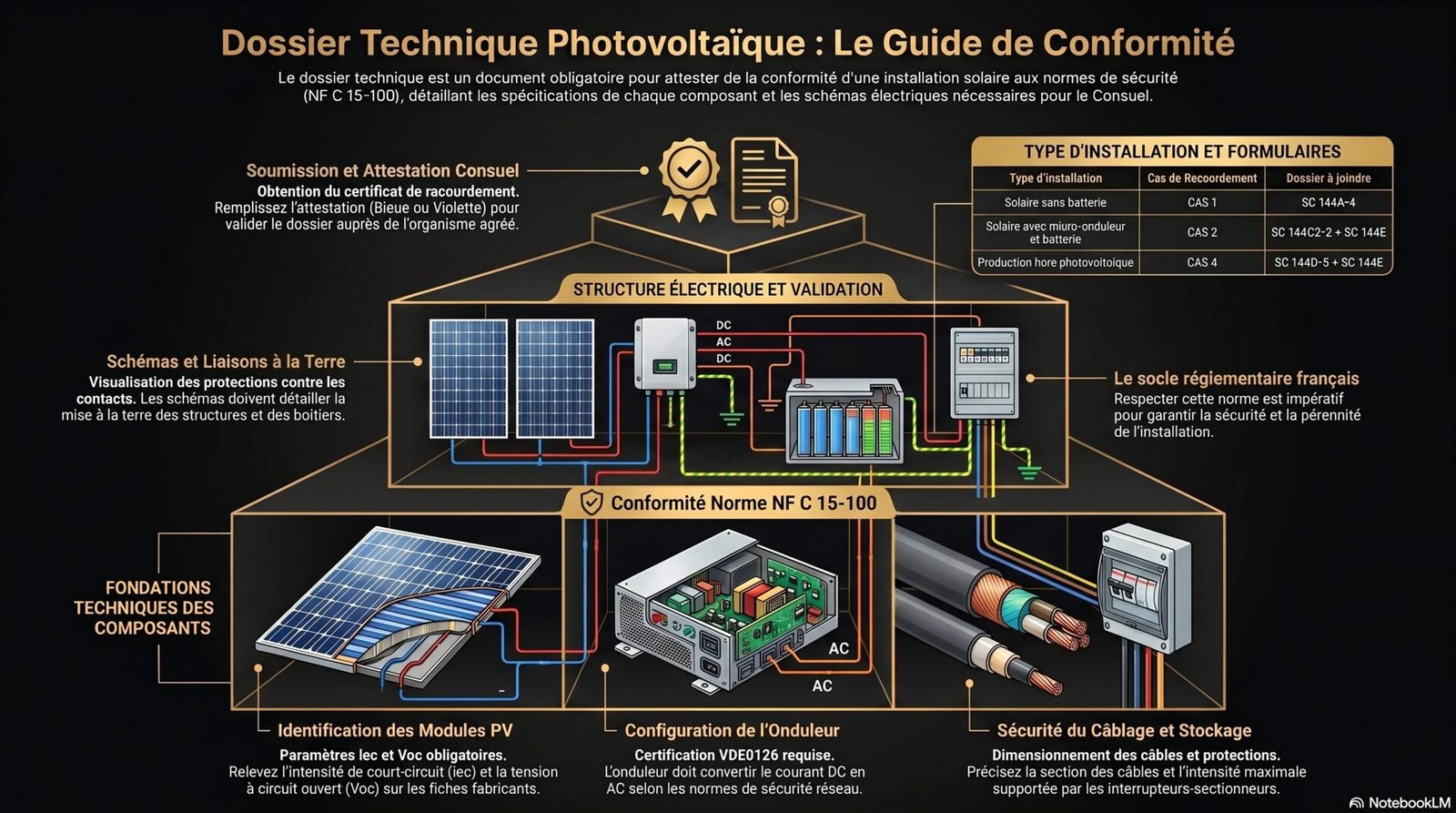

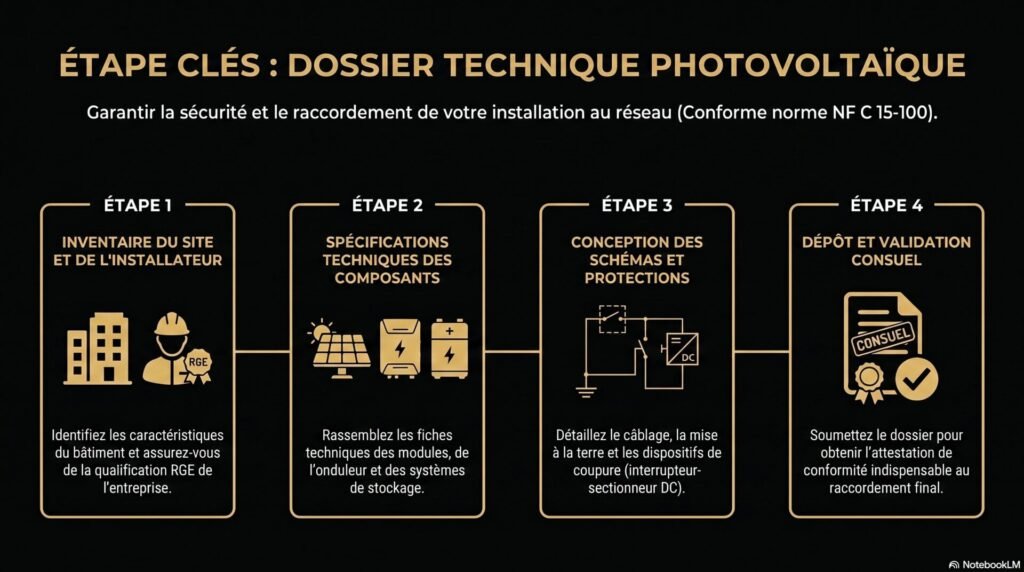

Structure et contenu du dossier technique

Le dossier technique est un élément clé pour toute installation photovoltaïque. Il sert de référence pour s’assurer que le système est conforme aux normes en vigueur et qu’il a été installé correctement. Penser à bien le remplir, c’est s’assurer une démarche plus fluide par la suite.

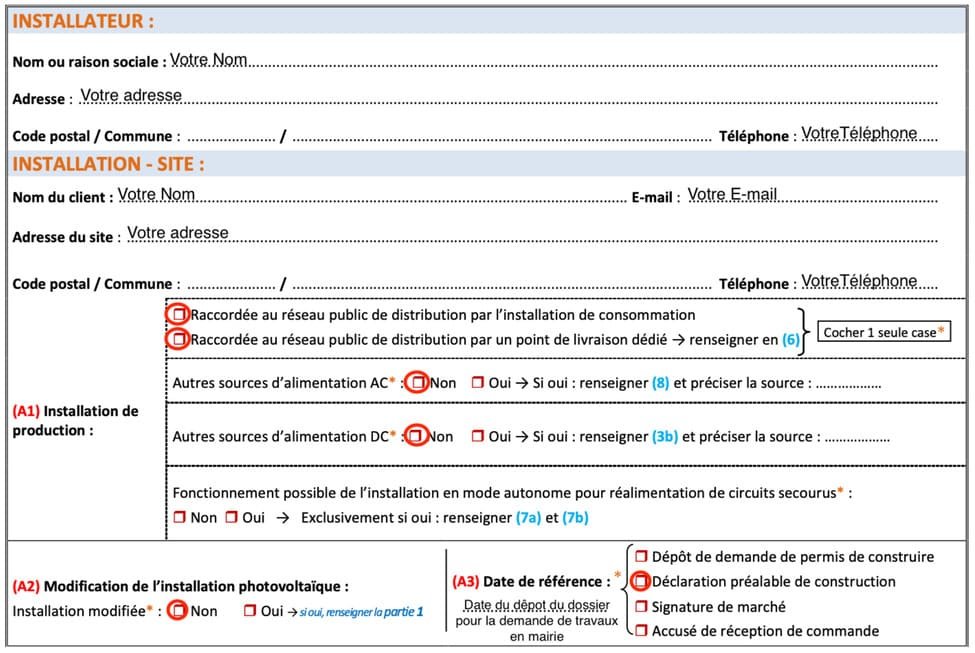

Informations relatives à l’installation et au site

Cette section demande de détailler l’adresse exacte de l’installation, ainsi que les caractéristiques du bâtiment concerné. Il faut y mentionner le type de construction, l’année de bâtisse, et si des travaux de rénovation importants ont été effectués récemment. Il est aussi important de préciser la localisation précise des panneaux sur le toit ou au sol, en indiquant l’orientation et l’inclinaison. Ces informations aident à évaluer l’exposition solaire et les conditions d’installation.

Détails concernant l’installateur

Ici, il faut fournir les informations complètes sur l’entreprise qui a réalisé l’installation. Cela inclut le nom de l’entreprise, son adresse, ses numéros de téléphone et d’identification (comme le numéro SIRET). Il est aussi demandé de mentionner le nom de la personne responsable du chantier et ses qualifications. La qualification de l’installateur est un gage de sérieux. Il faut s’assurer que l’installateur possède bien les certifications nécessaires pour ce type de travaux.

Spécifications des composants de l’installation

C’est le cœur du dossier technique. Il faut lister tous les éléments qui composent l’installation photovoltaïque. Cela comprend les panneaux solaires, l’onduleur, les batteries (si présentes), les câbles, et les dispositifs de protection. Pour chaque composant, il faut indiquer la marque, le modèle, et les caractéristiques techniques principales. Par exemple, pour les panneaux, on mentionnera leur puissance nominale, leur tension à circuit ouvert et leur courant de court-circuit. Pour l’onduleur, on précisera sa puissance, son rendement et sa tension d’entrée maximale. La bonne sélection des composants est essentielle pour la performance et la sécurité du système. Vous pouvez trouver des informations sur les composants nécessaires sur des sites spécialisés dans les composants de systèmes solaires.

Voici un exemple de tableau pour les panneaux solaires :

Caractéristique	Valeur
Marque	SunPower
Modèle	SPR-X21-415-COM
Puissance Nominale (Wc)	415
Tension à Circuit Ouvert (Voc)	47.5 V
Courant de Court-Circuit (Isc)	10.5 A

Il est également important de décrire le système de fixation des panneaux, en précisant le type de structure et les matériaux utilisés. La documentation technique des fabricants de chaque équipement doit être jointe au dossier. Le respect des procédures d’installation est primordial.

Identification des modules photovoltaïques

Pour constituer un dossier technique photovoltaïque complet et conforme, l’identification précise des modules solaires est une étape fondamentale. Cela implique de rassembler des informations techniques spécifiques qui garantiront la sécurité et la performance de votre installation. Il est donc nécessaire de bien comprendre les caractéristiques électriques de chaque panneau pour les intégrer correctement dans les calculs globaux du système.

Détermination de l’intensité de court-circuit maximale

L’intensité de court-circuit maximale (Isc) d’un module photovoltaïque est une donnée essentielle. Elle représente le courant maximal que le module peut produire dans des conditions de court-circuit. Cette valeur se trouve généralement dans la fiche technique du fabricant, souvent dans une section dédiée aux caractéristiques électriques. Il est important de noter cette valeur pour le dimensionnement des protections et des câbles. Il faut s’assurer de prendre la valeur Isc maximale spécifiée par le fabricant pour le module utilisé.

Calcul de la tension à circuit ouvert maximale

La tension à circuit ouvert maximale (Voc) est la tension produite par le module lorsqu’aucun courant ne circule. Pour obtenir la tension maximale du générateur photovoltaïque (Uocmax), il faut multiplier la tension Voc d’un seul module par le nombre total de modules connectés en série dans une même chaîne. Cette valeur est primordiale pour le dimensionnement des composants en courant continu, notamment les onduleurs et les protections, afin de s’assurer qu’ils supportent la tension maximale attendue, même dans des conditions de froid extrême où la tension peut augmenter.

Sources d’information pour les caractéristiques des modules

Les informations relatives aux caractéristiques électriques des modules photovoltaïques, telles que l’intensité de court-circuit (Isc) et la tension à circuit ouvert (Voc), sont disponibles auprès de plusieurs sources fiables. La première et la plus importante est la fiche technique fournie par le fabricant du module. Ce document détaille toutes les spécifications électriques et mécaniques. Il est également possible de trouver ces informations sur l’étiquette apposée au dos de chaque module. Pour des besoins de certification et de conformité, il est recommandé de consulter les certificats de produits et les rapports de tests de tiers, qui attestent de la conformité des modules aux normes en vigueur. L’utilisation de ces données permet de s’assurer que les composants de votre système solaire sont correctement dimensionnés.

Voici un tableau récapitulatif des informations clés à rechercher :

Caractéristique Électrique	Symbole	Description	Source Principale
Intensité de Court-Circuit Maximale	Isc	Courant maximal en court-circuit	Fiche technique fabricant
Tension à Circuit Ouvert	Voc	Tension maximale sans charge	Fiche technique fabricant
Puissance Maximale	Pmax	Puissance maximale sous conditions STC	Fiche technique fabricant
Courant à Puissance Maximale	Imp	Courant sous conditions STC	Fiche technique fabricant
Tension à Puissance Maximale	Vmp	Tension sous conditions STC	Fiche technique fabricant

Spécifications des câbles et protections électriques

Pour assurer la sécurité et la performance de votre installation photovoltaïque, le choix des câbles et des protections électriques est une étape déterminante. Il ne s’agit pas seulement de choisir des composants, mais de s’assurer qu’ils répondent aux normes et aux contraintes spécifiques de votre système.

Caractéristiques du câble principal photovoltaïque

Le câble principal, qui relie vos panneaux solaires à l’onduleur, doit être sélectionné avec soin. Il est essentiel de connaître sa section, qui doit être adaptée à la puissance de l’installation et à la distance parcourue pour minimiser les pertes. La tension maximale que le câble peut supporter, souvent indiquée par ‘U’ sur sa fiche technique, est également un paramètre critique. De plus, la température admissible sur l’âme du câble est à considérer, surtout dans les régions chaudes ou si le câble est exposé au soleil. Par exemple, un câble PV de type 183kV, souvent de couleur noire (RAL 9005), utilise du cuivre étamé comme conducteur et doit respecter un rayon de courbure spécifique selon les normes DIN VDE. Il est important de consulter la fiche technique pour obtenir ces informations précises, comme celles relatives à la résistance d’isolement.

Paramètres de l’interrupteur-sectionneur général DC

L’interrupteur-sectionneur général en courant continu (DC) joue un rôle de sécurité majeur. Il doit être capable de supporter une tension maximale (‘Un’) et une intensité de court-circuit maximale (‘In’) qui correspondent aux caractéristiques de votre chaîne de panneaux. Ces valeurs se trouvent également sur la fiche technique du composant. Cet appareil permet d’isoler l’installation en cas de besoin, une manipulation indispensable lors des opérations de maintenance ou en situation d’urgence.

Exigences pour les protections sur le câble batterie

Si votre installation inclut un système de stockage par batterie, des protections spécifiques sont nécessaires sur le câble de la batterie. Il faut spécifier la tension maximale (‘Un’) et l’intensité maximale (‘In’) que le coupe-batterie peut gérer. Il est aussi important de préciser si cet interrupteur est intégré à l’enveloppe de la batterie ou s’il est un composant séparé. Pour la plupart des installations, les sections relatives aux protections contre les contacts indirects et à la polarité à la terre peuvent être cochées comme non applicables, sauf cas spécifiques.

Le choix des câbles et des protections électriques est une étape qui ne souffre d’aucune approximation. Une mauvaise sélection peut entraîner des surchauffes, des pertes d’énergie, voire des risques d’incendie. Il est donc primordial de se référer aux spécifications techniques de chaque composant et de s’assurer de leur compatibilité avec l’ensemble du système photovoltaïque. Une bonne installation de câblage, comme celle que l’on peut retrouver dans un système de carport solaire, garantit la longévité et l’efficacité de votre production d’énergie.

Sélection et configuration des onduleurs

Le choix de l’onduleur est une étape clé pour le bon fonctionnement de votre installation photovoltaïque. Cet appareil est responsable de la conversion du courant continu (DC) produit par vos panneaux solaires en courant alternatif (AC), utilisable par vos appareils électriques et le réseau. Il est donc important de bien le sélectionner. Il existe différents types d’onduleurs, chacun ayant ses spécificités. L’onduleur centralisé est le plus courant pour les installations résidentielles, mais pour des configurations plus complexes ou avec des ombrages partiels, les micro-onduleurs ou les optimiseurs peuvent être une meilleure solution. Il faut s’assurer que l’onduleur choisi est compatible avec la puissance totale de vos panneaux et avec les autres composants de votre système, comme les batteries si vous en avez. La compatibilité avec les normes de sécurité est également primordiale.

Identification de l’onduleur photovoltaïque

Pour identifier l’onduleur approprié, plusieurs critères sont à considérer. Il faut d’abord vérifier sa puissance nominale, qui doit être en adéquation avec la puissance de votre parc de panneaux solaires. La tension maximale d’entrée DC de l’onduleur doit également être supérieure à la tension en circuit ouvert maximale de votre chaîne de panneaux. La marque et le modèle sont des informations à renseigner précisément dans le dossier technique. Il est aussi nécessaire de s’assurer que l’onduleur dispose des certifications requises, comme la VDE0126, qui atteste de sa conformité aux normes de sécurité pour le raccordement au réseau. Le choix d’un onduleur adapté est donc essentiel.

Gestion des onduleurs pour les installations avec batterie

Si votre installation intègre un système de stockage par batterie, la gestion de l’onduleur prend une dimension supplémentaire. Il faut alors opter pour un onduleur hybride ou un système combinant un onduleur solaire et un chargeur de batterie. Cet onduleur doit être capable de gérer les flux d’énergie bidirectionnels : charger la batterie depuis les panneaux solaires, alimenter la maison depuis les panneaux ou la batterie, et potentiellement réinjecter l’excédent sur le réseau. La compatibilité entre l’onduleur et la technologie de votre batterie (lithium, plomb, etc.) est un point à ne pas négliger. Il faut aussi vérifier les spécifications de l’onduleur concernant la gestion de la charge et de la décharge de la batterie.

Vérification des certifications requises pour les onduleurs

La conformité de l’onduleur aux normes en vigueur est une exigence réglementaire. Les certifications les plus courantes pour les onduleurs solaires en France incluent la norme VDE0126, qui concerne la protection contre les surtensions et les défauts d’isolement, et la norme CEI 62109 pour la sécurité des convertisseurs de puissance. Il est impératif de se procurer l’attestation VDE0126 de l’onduleur, généralement disponible sur la fiche technique ou dans la section documents du fabricant. Cette attestation est un document indispensable à joindre au dossier technique pour le raccordement. L’utilisation d’un onduleur non certifié peut entraîner le refus de votre demande de raccordement. Il est aussi possible d’utiliser des optimiseurs, qui sont compatibles avec la plupart des onduleurs et panneaux, et dont la compatibilité est à vérifier.

Le choix de l’onduleur doit être fait avec soin, en tenant compte de la puissance, de la tension, de la compatibilité avec les batteries et des certifications. C’est un élément central de votre installation photovoltaïque.

Gestion des systèmes de stockage par batterie

L’intégration de systèmes de stockage par batterie dans une installation photovoltaïque ajoute une couche de complexité qui nécessite une attention particulière lors de la constitution du dossier technique. Il ne s’agit pas seulement de connecter des batteries, mais de s’assurer que l’ensemble du système fonctionne de manière sûre et conforme aux normes en vigueur. Cela implique une compréhension approfondie des caractéristiques de chaque composant et de leur interaction.

Identification des batteries solaires et de leur tension

La première étape consiste à identifier précisément les batteries solaires utilisées. Il faut noter leur marque, leur modèle, leur technologie (plomb-acide, lithium-ion, etc.) et surtout leur tension nominale. Cette tension est un paramètre clé pour le dimensionnement des protections et le câblage. Par exemple, une batterie de 48V n’aura pas les mêmes exigences qu’un système de batteries en série totalisant 400V. Il est important de consulter la documentation technique du fabricant pour obtenir ces informations précises. Une mauvaise identification peut entraîner des erreurs de calcul et des non-conformités.

Choix des protections appropriées pour les batteries

Les batteries, en particulier les systèmes de stockage d’énergie, nécessitent des protections spécifiques pour prévenir les surintensités, les courts-circuits et les surtensions. Cela inclut généralement des fusibles ou des disjoncteurs DC adaptés à la tension et au courant maximal que le système peut délivrer. Le choix de ces protections doit être fait en tenant compte de la capacité de coupure nécessaire pour interrompre en toute sécurité un éventuel défaut. Il faut également considérer les protections contre les surcharges et les décharges profondes, souvent gérées par le système de gestion de batterie (BMS) intégré ou par des dispositifs externes. La conformité avec la norme NF C 15-100 est ici primordiale pour garantir la sécurité de l’installation et des utilisateurs. Il est souvent nécessaire de joindre des schémas détaillant ces protections dans le dossier technique.

Calcul des intensités de court-circuit pour les chaînes de batteries

Le calcul de l’intensité de court-circuit maximale (Icc) est une étape technique essentielle pour le dimensionnement correct des dispositifs de protection. Pour une chaîne de batteries, l’Icc dépend de la tension du système, de la résistance interne des batteries et de la résistance des câbles. Les fabricants de batteries fournissent généralement des données sur leur capacité à délivrer un courant de court-circuit élevé pendant une courte durée. Il est impératif de réaliser ce calcul avec précision pour sélectionner des fusibles ou des disjoncteurs capables de supporter et d’interrompre ces courants de défaut. Un calcul erroné pourrait conduire à des protections sous-dimensionnées, incapables de protéger efficacement le système en cas de problème, ce qui représente un risque majeur pour la sécurité. Ce calcul est souvent une section spécifique du dossier technique photovoltaïque à remplir avec soin.

Schémas et liaisons électriques

La clarté et la précision des schémas électriques sont primordiales pour démontrer la conformité de votre installation photovoltaïque. Ces documents visuels servent de feuille de route pour les techniciens et les inspecteurs, assurant que toutes les connexions sont effectuées selon les normes en vigueur.

Représentation des protections contre les contacts indirects

Il est essentiel de représenter clairement les dispositifs de protection mis en place pour prévenir les risques liés aux contacts indirects. Cela inclut la mise à la terre des structures métalliques et des équipements, ainsi que le choix de disjoncteurs différentiels appropriés. Une bonne illustration de ces protections facilite la compréhension des mesures de sécurité adoptées pour votre installation.

Schéma des liaisons à la terre pour les installations autonomes

Pour les systèmes photovoltaïques autonomes, le schéma des liaisons à la terre revêt une importance particulière. Il doit détailler comment la masse de chaque équipement est connectée au système de mise à la terre principal. Ce schéma garantit que toute faute d’isolement sera correctement évacuée, protégeant ainsi les utilisateurs et le matériel. Il est important de bien distinguer ce schéma de celui d’une installation raccordée au réseau, car les exigences peuvent varier.

Intégration des schémas dans le dossier technique

L’ensemble des schémas, qu’il s’agisse des protections contre les contacts indirects ou des liaisons à la terre, doit être intégré de manière logique et lisible dans votre dossier technique. Chaque schéma doit être clairement étiqueté et accompagné de légendes explicatives. Assurez-vous que ces représentations correspondent fidèlement à la configuration réelle de votre installation. Une bonne organisation des schémas contribue grandement à la validation rapide de votre dossier par les organismes de contrôle, comme le Consuel. Pour plus de détails sur la conception de systèmes solaires, vous pouvez consulter les étapes de conception d’une installation.

Voici un exemple simplifié de ce que pourrait contenir un schéma de liaison à la terre pour une installation autonome :

Composant	Point de Connexion à la Terre	Type de Conducteur
Structure de montage	Borne principale de terre	Fil de cuivre multibrins
Boîtier de l’onduleur	Borne principale de terre	Fil de cuivre multibrins
Coffret de protection DC	Borne principale de terre	Fil de cuivre multibrins
Batteries (si métallique)	Borne principale de terre	Fil de cuivre multibrins

Cas spécifiques et formulaires associés

Chaque installation photovoltaïque, selon sa configuration et ses particularités, peut nécessiter des formulaires spécifiques pour attester de sa conformité. Il est donc primordial de bien identifier le type d’installation et le mode de raccordement pour sélectionner les bons documents. Par exemple, une installation avec micro-onduleurs et batterie ne suivra pas le même chemin administratif qu’une installation sans ces éléments.

Il existe plusieurs scénarios qui demandent une attention particulière lors de la constitution du dossier technique. Ces situations sont souvent liées à des configurations de raccordement spécifiques ou à l’intégration de systèmes de stockage. Voici une ventilation des cas les plus courants :

• Installations avec micro-onduleurs et batterie : Ces systèmes, souvent plus complexes, requièrent des formulaires dédiés qui prennent en compte les spécificités des micro-onduleurs et la gestion de l’énergie stockée dans la batterie. L’attestation de conformité sera généralement de couleur violette, accompagnée d’un dossier technique spécifique comme le SC 144C2-2, potentiellement complété par un SC 144E selon le cas de raccordement.
• Installations sans micro-onduleurs ni batterie : Pour les installations plus classiques, sans stockage ni micro-onduleurs, les formulaires peuvent être plus simples. L’attestation sera bleue, et le dossier technique associé dépendra du type de raccordement, par exemple un SC 144A-5 pour un raccordement de type CAS 3.
• Autres configurations de production : Les installations qui ne sont pas strictement photovoltaïques, ou qui présentent des caractéristiques de production particulières, nécessiteront des formulaires comme le SC 144D-5, là encore, souvent complété par un SC 144E pour les cas de raccordement plus complexes (CAS 4).

Il est important de noter qu’une période de transition est en cours pour l’application des nouvelles normes. Jusqu’au 31 mai 2026, il est possible d’utiliser les anciennes versions de dossiers techniques, à condition de les accompagner du dossier SC 144E pour les cas 3 et 4. Passé cette date, seules les nouvelles versions seront acceptées. Il est donc conseillé de s’adapter rapidement aux nouvelles exigences pour éviter tout blocage administratif. La bonne compréhension de ces distinctions est essentielle pour une soumission réussie de votre dossier, comme le montrent les exemples de formulaires.

La sélection du bon formulaire est une étape clé. Elle garantit que tous les aspects de votre installation sont correctement documentés et conformes aux réglementations en vigueur. Une erreur dans le choix du formulaire peut entraîner des retards importants dans le processus de validation et de raccordement.

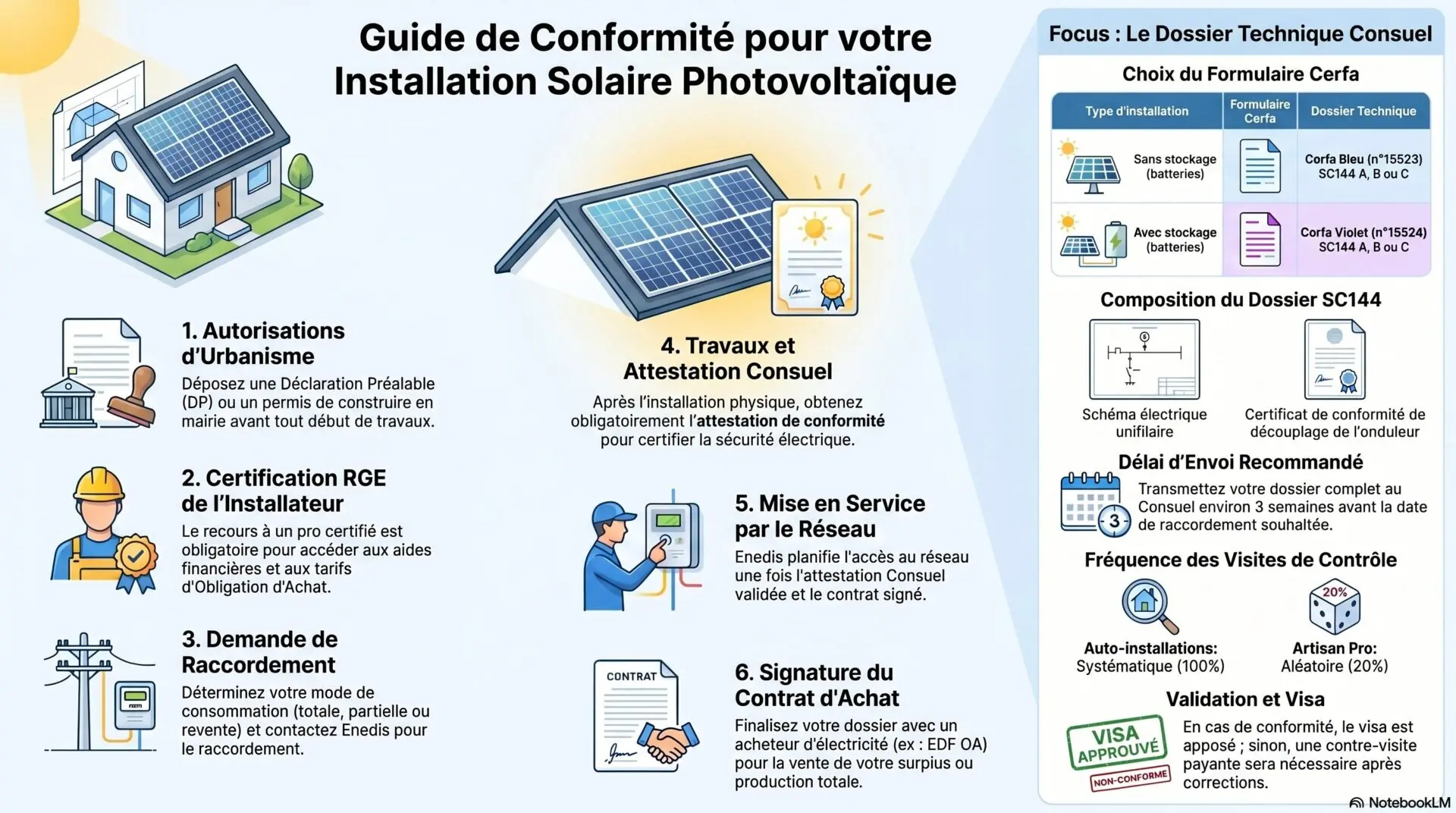

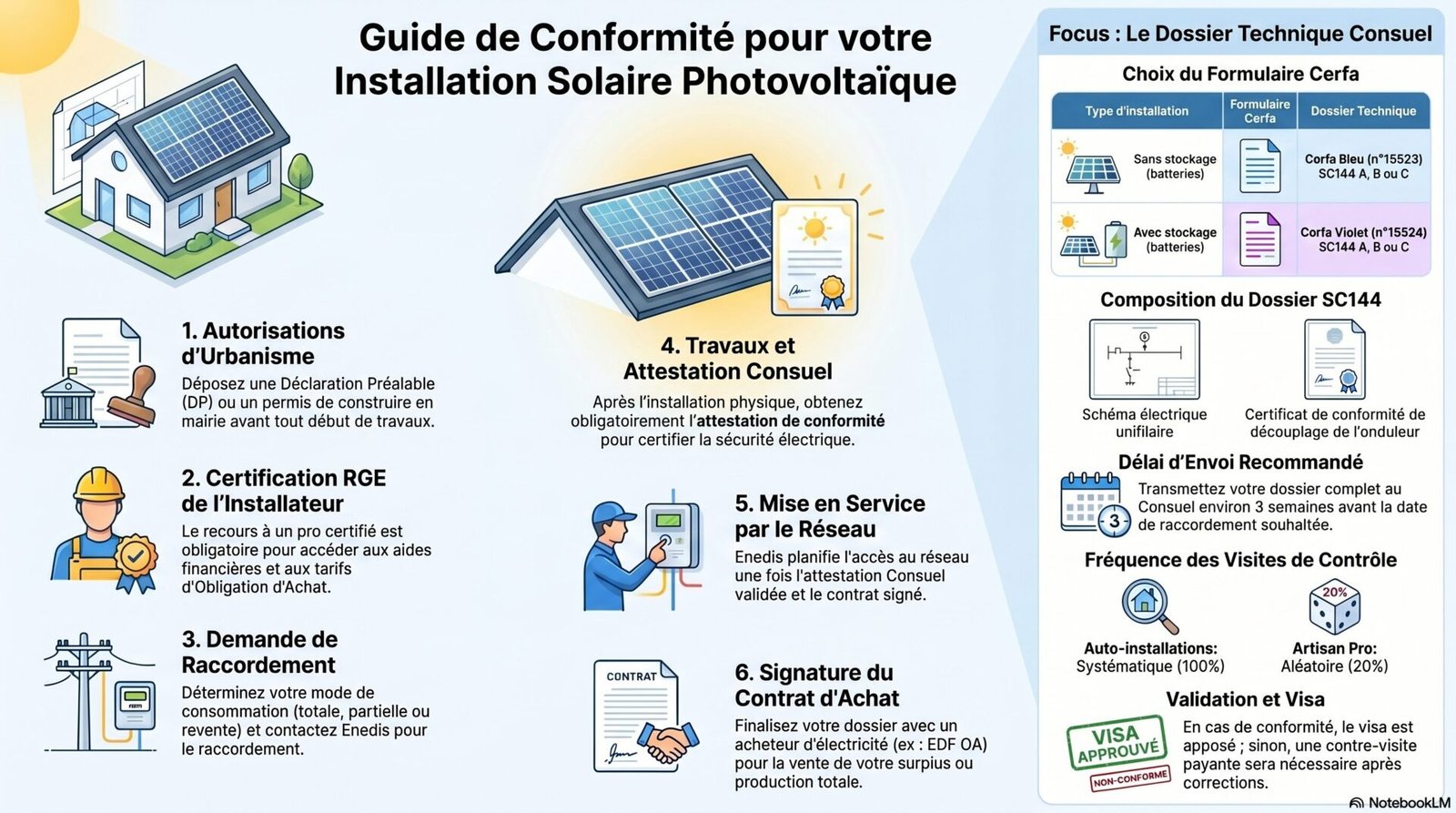

Processus de soumission et validation

Une fois votre dossier technique méticuleusement préparé, l’étape suivante consiste à le soumettre pour validation. Ce processus est essentiel pour confirmer la conformité de votre installation photovoltaïque aux normes en vigueur et pour obtenir les autorisations nécessaires au raccordement.

Création et remplissage de l’attestation de conformité

La première action consiste à obtenir et à remplir l’attestation de conformité. Ce document officiel, souvent délivré par un organisme de contrôle agréé comme le Consuel, récapitule les caractéristiques de votre installation. Il est impératif de le renseigner avec la plus grande précision, en y incluant toutes les informations relatives à votre projet, aux composants utilisés et à l’installateur. Une erreur ou une omission à ce stade peut entraîner des retards significatifs dans le processus de validation. Il est souvent nécessaire de créer un espace client sur la plateforme de l’organisme pour gérer vos démarches. L’achat de l’attestation correspondante à votre type d’installation est une étape clé.

Téléchargement des documents associés

Votre dossier technique complet, incluant tous les schémas électriques, les fiches techniques des composants (modules, onduleurs, batteries, câbles) et les certifications requises, doit être joint à votre demande. Ces documents servent de preuves tangibles de la conformité de votre installation. Il est recommandé de les organiser de manière claire et logique avant de les téléverser via la plateforme dédiée. Assurez-vous que tous les fichiers sont dans des formats acceptés et lisibles. Parfois, un rapport de contrôle externe peut remplacer la nécessité de joindre un dossier technique spécifique, selon les cas.

Préparation pour le rendez-vous avec le contrôleur

Dans certains cas, une visite de l’installation par un inspecteur peut être requise. Il est donc judicieux de se préparer à cet événement. Cela implique de s’assurer que l’installation physique correspond exactement à ce qui est décrit dans le dossier technique et l’attestation. Avoir à portée de main les documents originaux, les factures des équipements et les preuves de qualification de l’installateur peut faciliter grandement cette étape. Une bonne organisation et une compréhension claire de votre propre installation sont vos meilleurs atouts pour une validation sereine. Le respect des normes, comme la norme NF C 15-100, est au cœur de cette inspection.

Conformité réglementaire et normes applicables

Pour que votre installation photovoltaïque soit reconnue et connectée au réseau, il est impératif de respecter un ensemble de règles et de normes. C’est la garantie que votre système est sûr et fonctionne correctement. La conformité réglementaire n’est pas juste une formalité administrative ; elle assure la sécurité des personnes et des biens, ainsi que la pérennité de votre installation.

Application de la norme NF C 15-100

La norme NF C 15-100 est la référence principale pour toutes les installations électriques en France, y compris celles qui intègrent des panneaux solaires. Elle détaille les exigences en matière de conception, de réalisation et de vérification des installations électriques. Pour les systèmes photovoltaïques, cela inclut des spécificités concernant le câblage DC, les protections contre les surintensités et les surtensions, ainsi que la mise à la terre. Il est important de bien comprendre les différentes sections de cette norme pour éviter toute erreur lors de l’installation. Par exemple, la protection contre les contacts indirects doit être rigoureusement appliquée, ce qui peut impliquer des mesures spécifiques selon la configuration de votre système, notamment pour les installations autonomes où le schéma des liaisons à la terre prend une importance particulière.

Gestion des périodes de transition et des versions de normes

Le monde de l’énergie solaire évolue rapidement, et avec lui, les normes qui le régissent. La norme NF C 15-100, par exemple, a connu des mises à jour, notamment avec une nouvelle édition prévue pour août 2024. Ces changements peuvent affecter les documents à fournir pour la demande de conformité. Il existe des périodes de transition où les anciennes et les nouvelles versions des dossiers techniques peuvent coexister, mais avec des conditions spécifiques. Par exemple, entre le 1er septembre 2025 et le 31 mai 2026, il sera possible d’utiliser d’anciennes versions de dossiers techniques, à condition de les compléter avec un dossier technique spécifique (comme le SC 144E) pour certains cas de raccordement (cas 3 et 4). À partir du 1er juin 2026, seules les nouvelles versions seront acceptées. Il est donc conseillé de se tenir informé de ces évolutions pour anticiper les changements et faciliter vos démarches.

Importance de la conformité pour le raccordement au réseau

Obtenir une attestation de conformité, souvent délivrée par un organisme comme CONSUEL, est une étape obligatoire pour pouvoir raccorder votre installation photovoltaïque au réseau électrique. Ce certificat atteste que votre installation respecte les normes en vigueur et qu’elle est sécurisée. Sans ce document, le gestionnaire de réseau ne pourra pas autoriser le raccordement, et vous ne pourrez pas bénéficier de la vente du surplus d’électricité ou de l’injection sur le réseau. Pour les installations de production, un dossier technique spécifique (par exemple, le SC 144) doit accompagner l’attestation de conformité. De même, pour les installations de consommation, des dossiers techniques variés (SC 143, SC 145, etc.) sont requis selon la puissance et la configuration, notamment en présence de bornes de recharge bidirectionnelles. Se conformer aux exigences réglementaires, c’est s’assurer une intégration sereine de votre système solaire, que ce soit pour de l’autoconsommation ou de la revente totale de votre production.

Voici un aperçu des dossiers techniques à joindre selon le type d’installation et de raccordement :

Type d’installation	Type de raccordement	Dossier technique à joindre (Attestation bleue/violette)
Photovoltaïque hors micro-onduleur, sans batterie	CAS 1	SC 144A-4
Photovoltaïque hors micro-onduleur, sans batterie	CAS 3	SC 144C-4
Photovoltaïque avec micro-onduleur, avec batterie	CAS 2	SC 144C2-2 + SC 144E
Installation de production hors photovoltaïque	CAS 4	SC 144D-5 + SC 144E

Il est également à noter que pour certaines installations, comme un carport solaire, l’obtention d’un certificat de conformité est nécessaire pour le raccordement au réseau, ce qui implique la soumission de documents techniques et une visite d’inspection pour obtenir le certificat.

Concernant la conformité réglementaire et les règles à suivre, nous nous assurons que tout est en ordre. Il est important de respecter les normes en vigueur pour garantir la sécurité et l’efficacité de votre installation solaire. Pour en savoir plus sur les réglementations qui s’appliquent à votre projet, visitez notre site web dès aujourd’hui !

Conclusion : L’importance du dossier technique pour votre installation photovoltaïque

Voilà, nous avons parcouru ensemble les étapes clés pour constituer un dossier technique solide pour votre projet d’installation photovoltaïque. C’est vrai, ça peut sembler un peu chargé au début, avec toutes ces informations à rassembler et ces formulaires à remplir. Mais voyez-le comme un investissement : un dossier bien fait, c’est la garantie que votre installation sera conforme, sécurisée et qu’elle fonctionnera comme prévu. Ça évite des soucis plus tard, que ce soit avec les organismes de contrôle ou même pour la revente de votre surplus d’électricité. N’oubliez pas que chaque détail compte, de la tension de vos panneaux à la section de vos câbles. Si vous avez un doute, n’hésitez pas à vous référer aux guides ou à demander conseil. Une installation bien documentée, c’est une installation qui vous apportera satisfaction sur le long terme.

Questions Fréquemment Posées

Qu’est-ce qu’un dossier technique pour une installation photovoltaïque ?

C’est un ensemble de documents qui prouve que votre installation solaire respecte bien toutes les règles de sécurité et les normes en vigueur. C’est un peu comme le mode d’emploi détaillé de votre système solaire.

Quand est-ce que j’ai besoin de faire un dossier technique ?

En général, il faut un dossier technique si votre installation solaire est destinée à produire de l’électricité pour la vendre ou si elle est assez grande (plus de 36 kVA pour la consommation). Parfois, c’est aussi demandé pour des installations avec des bornes de recharge spéciales pour voitures électriques.

Quelle est la différence entre une installation pour consommer et une pour produire ?

Une installation pour consommer, c’est quand vous produisez de l’électricité pour votre propre maison. Une installation pour produire, c’est quand vous produisez plus d’électricité que vous n’en consommez, souvent pour la revendre. Les règles et les documents demandés peuvent être différents.

Où trouver les informations sur les panneaux solaires pour mon dossier ?

Les détails importants comme l’intensité quand ça ne marche pas (court-circuit) ou la tension quand rien n’est branché (tension à vide) se trouvent sur la fiche technique de chaque panneau. Vous pouvez aussi multiplier ces valeurs par le nombre de panneaux pour avoir les chiffres de toute la série.

Quelles informations dois-je donner sur les câbles et les protections ?

Il faut préciser la taille des câbles (leur section), la tension maximale qu’ils supportent et la température qu’ils peuvent supporter. Pour les interrupteurs, il faut indiquer leur tension et l’intensité maximale qu’ils peuvent gérer en cas de problème.

Comment choisir le bon onduleur et quelles certifications sont nécessaires ?

L’onduleur transforme le courant produit par les panneaux en courant utilisable à la maison. Il faut choisir un modèle adapté à votre installation et vérifier qu’il possède les certifications obligatoires, comme la norme VDE, qui garantit sa sécurité et sa performance.

Que faut-il savoir sur les batteries dans un dossier technique ?

Si vous avez des batteries, il faut indiquer leur tension et choisir les bonnes protections pour éviter les surintensités. Il faut aussi calculer l’intensité maximale en cas de court-circuit pour les séries de batteries, un peu comme pour les panneaux solaires.

Pourquoi les schémas électriques sont-ils si importants dans le dossier ?

Les schémas montrent comment tout est branché : les panneaux, les câbles, les protections, l’onduleur, et comment tout est relié à la terre. Ils permettent de vérifier que l’installation est faite correctement et en toute sécurité, surtout pour éviter les chocs électriques.
