Le soleil représente une source d’énergie inépuisable et gratuite. Savoir capter sa puissance pour chauffer un bâtiment ou l’eau sanitaire est une technologie éprouvée. Nous vous présentons ici son principe fondamental de manière claire.
Deux grandes familles de technologies solaires coexistent. Les modules photovoltaïques produisent de l’électricité. Les installations thermiques, quant à elles, génèrent directement de la chaleur. Cette distinction est essentielle pour orienter vos choix.
Dans le contexte actuel de transition énergétique, réduire la dépendance aux énergies fossiles est crucial. Utiliser le rayonnement solaire pour le chauffage constitue une réponse concrète et efficace.
Notre objectif est pédagogique. Nous souhaitons démystifier le mécanisme technique à l’aide d’un schéma simplifié. Nos explications restent accessibles tout en conservant la rigueur nécessaire pour les décideurs industriels.
Nous aborderons d’abord les principes fondamentaux. Puis, nous détaillerons les composants essentiels, comme les capteurs, et les types d’installations. Enfin, nous évoquerons l’optimisation et les applications pratiques.
Points clés à retenir
- Le solaire thermique transforme le rayonnement du soleil en chaleur utilisable.
- Il se distingue fondamentalement du photovoltaïque, qui produit de l’électricité.
- Cette technologie est un levier concret pour la transition énergétique.
- Comprendre son fonctionnement permet de faire des choix éclairés.
- L’article guide de la théorie à la pratique avec un schéma explicatif.
- Les capteurs sont au cœur du système pour chauffer l’eau ou l’air.
- Une expertise technique solide est requise pour une installation optimale.
Introduction au solaire thermique et ses enjeux
Face à la nécessité de réduire notre empreinte carbone, le solaire thermique émerge comme une solution technique éprouvée. Cette approche capture directement le rayonnement pour générer de la chaleur utile.
Définition et principes fondamentaux des capteurs solaires
Un système de ce type utilise des capteurs spécialisés. Ils absorbent la lumière et la transforment en énergie thermique. Un fluide circule pour transporter cette chaleur vers un ballon de stockage.
La distinction avec le photovoltaïque est fondamentale. L’un produit de l’électricité, l’autre de la chaleur. Ces deux technologies sont parfaitement complémentaires.
Pourquoi adopter le solaire pour vos besoins en eau chaude et chauffage ?
Les avantages sont doubles. Environnementalement, les émissions de gaz à effet de serre chutent de 45% à plus de 70%. Économiquement, vous couvrez 50 à 70% des besoins en eau chaude.
Le potentiel en France est immense, mais son utilisation ne représente que 0,2% de la consommation finale de chaleur. Pourtant, l’énergie solaire disponible est suffisante dans la plupart de nos régions.
Intégrer un tel système améliore le Diagnostic de Performance Énergétique (DPE). C’est un critère décisif pour 88% des acheteurs. Pour un confort optimal, associez-le à un radiateur solaire performant.
Cette solution couvre aussi jusqu’à 60% des besoins de chauffage. Elle offre ainsi une autonomie accrue et des économies durables sur vos factures.
Les étapes clés du panneau solaire thermique fonctionnement
La conversion du rayonnement en énergie thermique s’effectue en plusieurs étapes distinctes. Nous vous présentons un schéma simplifié pour visualiser ce fonctionnement cyclique.

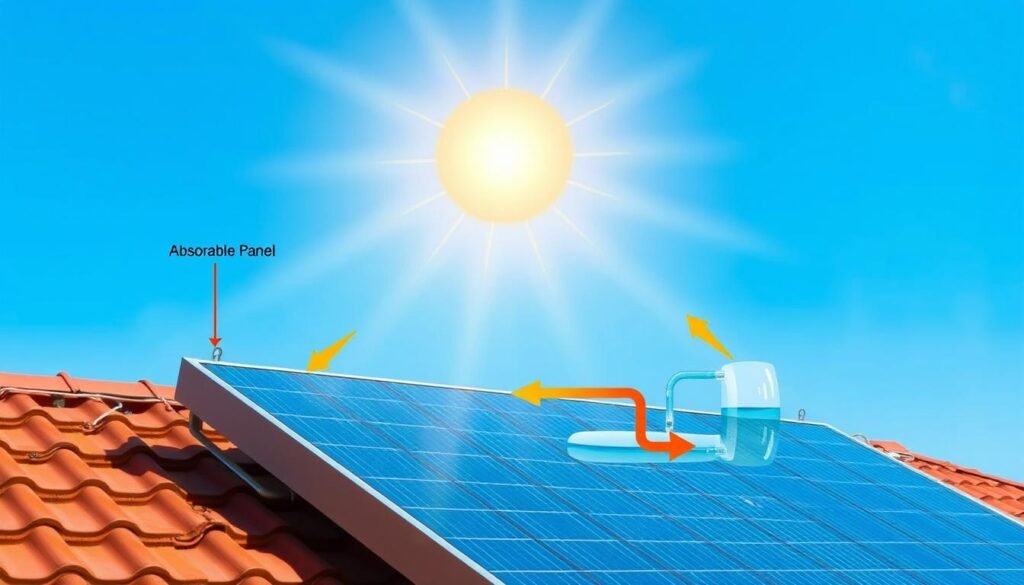

Présentation du schéma simplifié du système
Le mécanisme repose sur trois éléments interconnectés. Les capteurs en toiture, le circuit du fluide caloporteur et le ballon de stockage forment un ensemble cohérent.
Étapes de conversion de l’énergie solaire en chaleur
Le processus suit une séquence logique en six phases principales.
- Captation : Les absorbeurs transforment le rayonnement solaire en énergie thermique.
- Transfert : Cette chaleur est transmise au fluide caloporteur dans les tubes.
- Circulation : Le fluide chauffé est acheminé, par pompe ou convection naturelle.
- Échange : Il cède sa chaleur à l’eau sanitaire via un échangeur.
- Stockage : L’eau chaude est conservée dans un ballon isolé.
- Retour : Le fluide refroidi remonte vers les absorbeurs pour un nouveau cycle, tant que le soleil brille.
Ce cycle continu assure une production efficace et renouvelable.
Schéma et composantes essentielles du système
Un système performant associe des capteurs adaptés à des organes de transfert et de conservation optimisés. Nous vous présentons ici les principaux composants et leurs spécificités.
Les différents types de capteurs : plans vitrés, tubes sous vide, capteurs non vitrés
En France, les technologies les plus répandues sont les capteurs plans vitrés et à tubes sous vide. Les premiers offrent un excellent rapport performance/prix pour les climats tempérés.
Ils intègrent une plaque absorbante, des tubes et un vitrage créant un effet de serre. Les capteurs plans sont la solution dominante pour le résidentiel.
Les capteurs à tubes sous vide affichent un rendement supérieur, entre 75% et 85%. L’isolation par vide limite drastiquement les pertes de chaleur.
D’autres types existent, comme les capteurs plans non vitrés pour piscines. Les systèmes monoblocs intègrent quant à eux le ballon directement sur la toiture.
Le rôle de l’échangeur et du ballon de stockage
L’échangeur thermique assure le transfert de chaleur entre le fluide caloporteur et l’eau sanitaire. Il opère sans mélange des fluides, garantissant l’efficacité.
Le ballon de stockage conserve l’eau chaude produite. Il est équipé de deux échangeurs et dimensionné selon les besoins du foyer.
Fonctionnement du fluide caloporteur et transfert de chaleur
Le transport de la chaleur solaire s’effectue grâce à un circuit fermé contenant un mélange eau-glycol. Ce fluide caloporteur est l’élément qui assure le lien entre la captation et l’utilisation.
Mécanisme de chauffe et circulation du fluide
Lors de son passage dans les tubes, le fluide absorbe l’énergie. Sa température peut alors monter entre 60°C et 90°C. Deux principes permettent sa circulation.
| Critère | Circulation par Thermosiphon | Circulation Forcée |
|---|---|---|
| Principe | Convection naturelle (fluide chaud moins dense monte) | Pompe électrique (circulateur) |
| Consommation | Aucune | Électrique |
| Performance hivernale | Limitée | Optimale et constante |
| Coût d’installation | Abordable | Plus élevé |
| Flexibilité d’installation | Ballon obligatoirement au-dessus des capteurs | Configuration libre |
Stratégies pour éviter le gel et la surchauffe
L’eau glycolée est le mélange antigel standard. Il protège le circuit jusqu’à -30°C. Pour les fortes températures estivales, des systèmes auto-vidangeables évacuent le fluide caloporteur et préviennent la surchauffe.
Cette gestion fine de la température garantit la longévité de l’installation. Elle sécurise le transfert de chaleur vers le ballon tout au long de l’année.
Les différents types d’installations solaires thermiques et leurs applications
Le choix d’une installation dépend principalement de l’usage visé : eau chaude seule ou chauffage combiné. Deux grandes familles d’équipements répondent à ces besoins distincts.
Chauffe-eau solaire individuel vs système solaire combiné
Le chauffe-eau solaire individuel (CESI) est dédié à la production eau chaude. Il couvre 50% à 70% des besoins annuels. Trois configurations existent : monobloc, à éléments séparés et optimisé.
Le système solaire combiné (SSC) assure à la fois l’eau chaude sanitaire et le chauffage. Il utilise des capteurs plus nombreux. Ce système couvre 40% à 60% des besoins annuels en chauffage.
Applications résidentielles et industrielles : avantages et limitations
En résidentiel, le chauffe-eau solaire convient aux maisons avec une bonne exposition. Le SSC est plus rentable dans les régions froides où les besoins en chauffage sont élevés.
Pour les applications collectives ou industrielles, les installations de grande capacité servent les hôtels ou les processus. Un appoint (chaudière, pompe à chaleur) reste indispensable pour garantir le confort toute l’année.
Optimiser l’installation pour une meilleure performance énergétique
Maximiser les performances énergétiques d’une installation nécessite une approche méthodique dès la conception. Un rendement moyen de 35% à 40% peut être significativement amélioré grâce à des choix techniques avisés.
Cette optimisation impacte directement la production de chaleur et la rentabilité à long terme de votre investissement.
Conseils pour maximiser le rendement et minimiser les pertes de chaleur
Le dimensionnement est la première étape. Selon l’Ademe, prévoyez 1 m² de capteurs pour 10 m² en rénovation, ou 0,7 m² pour 10 m² en construction neuve bien isolée.
L’orientation et l’inclinaison sont cruciales. Une orientation plein sud avec une inclinaison entre 30° et 45° capture le maximum de rayonnement annuel.
Pour limiter les déperditions, isolez rigoureusement les tuyaux et placez le ballon dans un local tempéré. Ces actions préservent la chaleur jusqu’au point d’utilisation.
| Facteur d’Optimisation | Action Recommandée | Impact sur le Rendement | Coût Relatif |
|---|---|---|---|
| Dimensionnement | Suivre la règle Ademe (0,7 à 1 m²/10 m²) | Évite sur/sous-dimensionnement, équilibre investissement/performance | Inclus dans l’étude initiale |
| Orientation/Inclinaison | Plein Sud, 30°-45° d’inclinaison | Maximise la captation d’énergie solaire annuelle | Nul si respecté à la pose |
| Isolation du circuit | Gaine isolante sur toute la tuyauterie | Réduction drastique des pertes de chaleur en circulation | Faible à modéré |
| Régulation intelligente | Sondes + régulateur différentiel | Active la circulation uniquement quand c’est utile, optimise l’énergie utilisée | Modéré |
Intégration de systèmes complémentaires pour une efficacité accrue
L’ajout d’un ballon tampon stocke les surplus diurnes pour une utilisation en soirée, améliorant le taux de couverture. Une régulation intelligente pilote le système avec précision.
Pour une autonomie maximale, coupler l’installation avec une pompe à chaleur ou une chaudière à condensation crée un système hybride performant. La synergie des technologies garantit un confort constant.
Un entretien régulier maintient le rendement optimal sur 20 à 30 ans. Il comprend le contrôle du fluide, le nettoyage des surfaces et la vérification des composants. Pour aller plus loin, découvrez comment optimiser l’efficacité de vos équipements grâce au monitoring en temps réel.
Intégrer les projets solaires à votre activité avec Solencia.net
Solencia.net émerge comme une plateforme digitale clé pour les installateurs souhaitant développer leur portefeuille projets. Elle vous connecte en moins de 24h à des chantiers photovoltaïques B2B qualifiés et rentables.
Notre mission est de sécuriser votre pipeline d’affaires. Vous pouvez ainsi vous concentrer sur votre cœur de métier : livrer, installer et satisfaire vos clients.
Découvrez comment Solencia.net vous connecte à des projets photovoltaïques B2B
Si vous maîtrisez le solaire thermique, vous possédez déjà l’essentiel des compétences pour intervenir sur des installations produisant de l’électricité. Ces deux technologies sont complémentaires.
Grâce à notre écosystème propriétaire, nous identifions et structurons les opportunités pour vous. Notre algorithme valide la viabilité technique, économique et administrative de chaque projet.
Fini la prospection chronophage. Nous vous transmettons chaque semaine des projets concrets avec des donneurs d’ordre sérieux. Votre temps est précieux.
Les projets transmis couvrent un large spectre, par exemple :
- Toitures industrielles et commerciales.
- Hangars agricoles et ombrières de parking.
- Centrales au sol et résidentiel collectif.
Tous sont dimensionnés, chiffrés et validés en amont. Cette qualification stricte maximise votre taux de transformation et garantit la rentabilité.
Rejoignez un flux continu d’opportunités rentables et validées. Développez votre chiffre d’affaires de manière prévisible. Contactez Solencia.net pour accéder à notre réseau d’installateurs partenaires.
Conclusion
La production d’eau chaude sanitaire grâce au rayonnement solaire combine écologie et économie. Cette énergie gratuite couvre une large part de vos besoins, réduisant les factures et l’effet de serre.
Un retour sur investissement de 8 à 12 ans et une durée de vie de 20 à 30 ans pour les capteurs en font un choix durable. Pour tout comprendre, consultez notre guide complet sur les panneaux solaires.
