Avant de poser la moindre pièce de votre futur système photovoltaïque, une préparation minutieuse est indispensable. Cette phase, souvent appelée ‘pre chantier’, est le socle de la réussite de votre projet. Elle permet d’anticiper les difficultés, de s’assurer de la conformité réglementaire et de garantir la sécurité de tous. Suivre ces étapes clés vous assure une installation efficace et durable.

Key Takeaways

• La phase de préparation administrative et de conception du projet est primordiale. Elle inclut les démarches réglementaires et la validation des plans d’exécution pour lancer les commandes.
• L’évaluation précise de vos besoins électriques actuels et futurs, ainsi que le potentiel de votre toiture, sont essentiels pour dimensionner correctement l’installation.
• La sécurisation du site et une bonne organisation logistique, incluant la protection des équipes et le stockage du matériel, sont des priorités absolues avant le début des travaux.
• La coordination avec les autres corps de métier, comme la couverture ou l’électricité, et la réalisation des travaux préparatoires sont nécessaires pour une intégration harmonieuse du système.
• La compilation des informations techniques et la préparation des outils spécifiques sont indispensables pour mener à bien chaque étape, de la fixation des panneaux au raccordement final.

Préparation administrative et conception du projet

Avant de penser à la pose des panneaux, il est indispensable de passer par une phase administrative et de conception rigoureuse. C’est une étape qui demande de la patience et de la précision, car elle pose les bases de toute l’installation future. Ignorer ces démarches pourrait entraîner des complications plus tard.

Démarches administratives préalables au chantier

La première chose à faire est de s’assurer que toutes les autorisations nécessaires sont obtenues. Cela inclut généralement une déclaration préalable de travaux auprès de votre mairie, surtout si votre installation modifie l’aspect extérieur de votre bâtiment. Il faut aussi penser à la demande de raccordement auprès d’Enedis, le gestionnaire du réseau de distribution d’électricité. Ce processus peut prendre plusieurs mois, il est donc préférable de s’y prendre à l’avance. Une fois ces étapes franchies, il faut obtenir l’attestation de conformité électrique, délivrée par l’organisme Consuel, qui valide la sécurité et la conformité de votre installation aux normes en vigueur. Il est souvent conseillé de déléguer ces démarches à un professionnel pour s’assurer qu’elles sont effectuées correctement.

Affinement des détails techniques et plans d’exécution

Une fois les autorisations en poche, le bureau d’études se penche sur les détails techniques. C’est le moment de finaliser les plans d’exécution. Ces plans précisent l’emplacement exact des panneaux, le cheminement des câbles, la configuration de l’onduleur et le point de raccordement au réseau électrique de votre maison. Ils sont essentiels pour coordonner les différents corps de métier impliqués dans le projet, comme les couvreurs, les charpentiers et les électriciens. La précision de ces plans est primordiale pour éviter toute erreur lors de la phase de construction.

Validation des plans et lancement des commandes

Avant de passer commande du matériel, les plans d’exécution sont soumis à toutes les parties prenantes : le client, le maître d’œuvre, l’architecte et le bureau de contrôle. Cette validation collective permet de s’assurer que tout le monde est en accord avec la conception du projet. Une fois les plans approuvés, les commandes de panneaux solaires, d’onduleurs, de systèmes de fixation et des autres composants peuvent être lancées. C’est aussi à ce moment que la date d’intervention pour le début du chantier est fixée. Une bonne planification de ces commandes est importante pour respecter le calendrier du projet et assurer la disponibilité des équipements.

Il est important de bien comprendre les différentes étapes administratives pour un projet solaire réussi.

La phase administrative et de conception est souvent sous-estimée, mais elle est fondamentale pour la réussite de votre installation photovoltaïque. Elle permet d’anticiper les problèmes potentiels et de garantir une mise en œuvre conforme aux normes et aux attentes.

Voici un aperçu des démarches clés :

• Obtention des autorisations d’urbanisme (déclaration préalable de travaux).
• Demande de raccordement auprès d’Enedis.
• Validation des plans d’exécution par toutes les parties prenantes.
• Commande du matériel nécessaire à l’installation.

L’évaluation des besoins énergétiques de votre foyer est une étape préliminaire essentielle pour dimensionner correctement votre installation. Vous pouvez consulter vos consommations passées pour mieux estimer votre consommation électrique.

Évaluation des besoins et potentiel de l’installation

Avant de vous lancer dans l’installation de panneaux solaires, il est primordial de bien comprendre vos besoins énergétiques actuels et futurs, ainsi que le potentiel de votre site. Cette étape de diagnostic permet de dimensionner correctement votre système et d’optimiser son rendement.

Analyse de la consommation électrique du foyer

Pour commencer, il faut examiner votre consommation d’électricité habituelle. Regardez vos factures d’énergie pour connaître votre consommation annuelle en kilowattheures (kWh). Cela vous donnera une base pour estimer la taille de l’installation nécessaire. Il est aussi utile de regarder vos données de compteur Linky sur le site d’Enedis pour avoir une idée plus précise de vos habitudes de consommation. Comprendre quand vous consommez le plus d’électricité est aussi important que de savoir combien vous consommez.

Évaluation du potentiel photovoltaïque de la toiture

L’étape suivante consiste à évaluer le potentiel de votre toit pour la production solaire. Des outils comme le cadastre solaire de votre commune peuvent vous aider. Il faut considérer l’orientation de votre toit, son inclinaison, et surtout, l’absence d’obstacles qui pourraient créer de l’ombre sur les panneaux. En France, une installation solaire produit généralement entre 800 et 1 500 kWh par kilowatt-crête (kWc), selon les conditions d’ensoleillement. Une bonne exposition au soleil est donc un facteur clé pour maximiser votre production.

Anticipation des consommations futures

Un système solaire est un investissement sur le long terme, souvent plus de 20 ans. Pensez donc à vos besoins futurs. Si vous prévoyez d’acheter une voiture électrique, d’installer une pompe à chaleur, ou d’ajouter d’autres appareils énergivores, il faut en tenir compte dès maintenant. Inclure ces consommations futures dans votre calcul initial permet d’éviter d’avoir à agrandir votre installation plus tard, ce qui serait plus coûteux.

Voici quelques points à considérer pour anticiper vos besoins :

• Projets d’achat de véhicule électrique.
• Installation d’appareils de chauffage ou de climatisation plus performants.
• Changements dans la composition du foyer (plus de personnes).
• Évolution de l’utilisation des appareils existants.

Une bonne planification de vos besoins actuels et futurs est la clé d’une installation solaire rentable et adaptée à votre situation sur le long terme. Cela vous permet de faire des choix éclairés et d’éviter des dépenses imprévues.

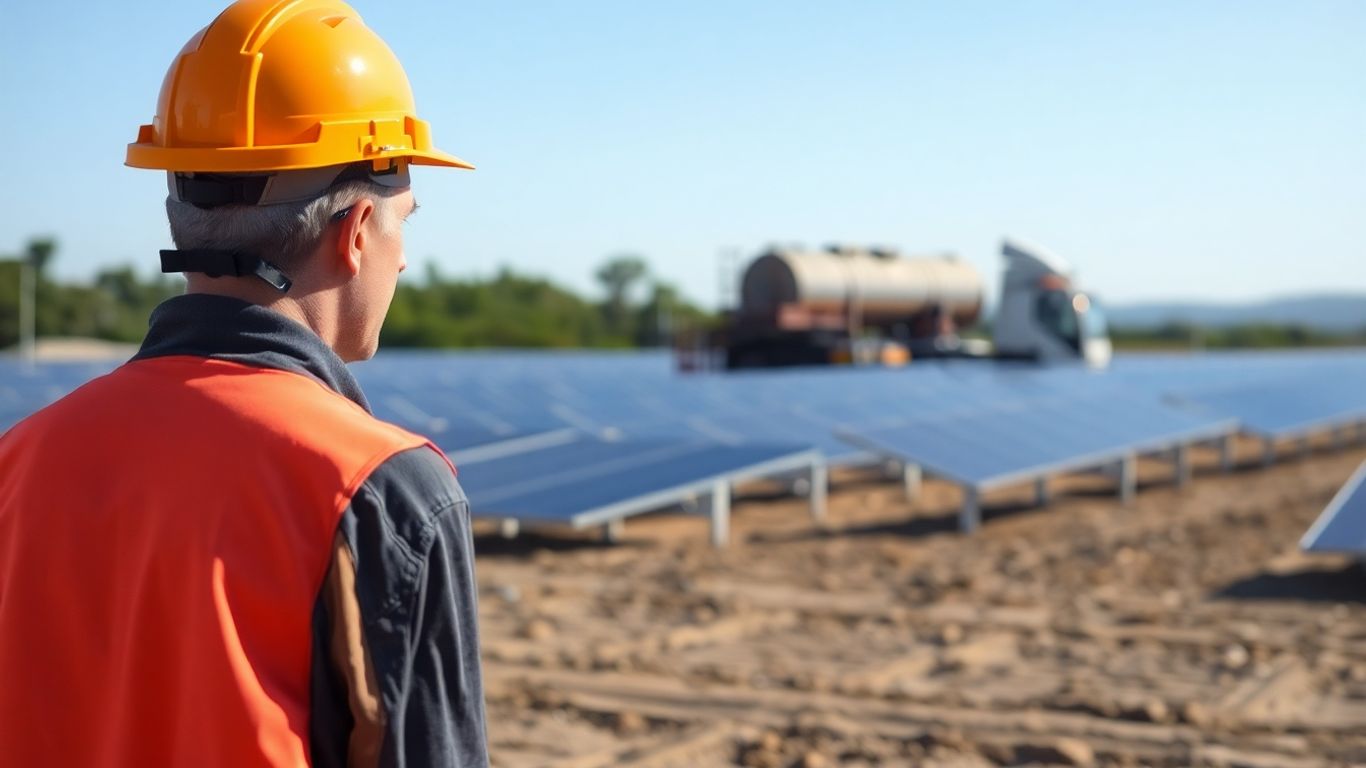

Sécurisation du site et préparation logistique

Avant de poser le moindre panneau, la sécurité de tous est la priorité absolue. C’est une étape qui ne souffre d’aucun compromis. Il s’agit de mettre en place les protections nécessaires pour les équipes qui travailleront sur le site, mais aussi pour toute autre personne qui pourrait s’y trouver. On pense d’abord aux équipements de protection collective, comme les échafaudages ou les garde-corps. Si ces derniers ne sont pas réalisables, on passe aux équipements de protection individuelle : harnais, longes, et points d’ancrage solides. C’est une question de bon sens et de respect des normes en vigueur.

Mise en place des équipements de protection collective et individuelle

La première journée sur site est souvent consacrée à l’installation de ces dispositifs de sécurité. Cela peut inclure la pose d’un périmètre de sécurité avec une signalisation claire. L’objectif est de délimiter la zone d’intervention et d’alerter sur les risques potentiels. Le choix entre protections collectives et individuelles dépendra de la configuration spécifique du chantier et des contraintes du bâtiment. Il est important de bien évaluer ces éléments en amont pour choisir la solution la plus adaptée et la plus sûre. La formation des équipes à l’utilisation de ces équipements est également un point clé.

Organisation de la zone de stockage du matériel

Il faut prévoir un espace dédié pour entreposer tout le matériel qui sera utilisé. La taille de cette zone dépendra bien sûr de l’ampleur du projet. Les panneaux solaires, par exemple, représentent un volume conséquent. Il est important que cet espace soit sécurisé et protégé des intempéries si possible. Une bonne organisation ici permet d’éviter les pertes de temps et les risques de dommages sur les composants. Pensez à un accès facile pour la réception des livraisons et pour la distribution du matériel sur la zone d’installation. Une bonne gestion des stocks est aussi un gage d’efficacité pour l’ensemble du chantier photovoltaïque.

Planification de la sécurité des équipes et des intervenants

Au-delà des équipements, il faut une véritable planification de la sécurité. Cela passe par l’élaboration d’un plan de prévention qui identifie les risques spécifiques au site et aux travaux à réaliser. Ce plan doit être communiqué à toutes les personnes impliquées. Il faut aussi penser à la gestion des accès au site et aux procédures en cas d’incident. La coordination avec les autres corps de métier présents sur le site est également essentielle pour éviter les conflits d’horaires ou les zones de danger partagées. Une bonne communication et une vigilance constante sont les maîtres mots pour une opération sans incident.

Travaux préparatoires et coordination des corps d’état

Avant de poser la première pierre, ou plutôt le premier panneau, une préparation minutieuse est indispensable. Cette phase de travaux préparatoires et de coordination des différents corps de métier assure que le chantier se déroule sans accroc et que l’installation photovoltaïque soit parfaitement intégrée. Il s’agit de s’assurer que tout est prêt pour accueillir le système solaire, en harmonie avec les autres travaux qui pourraient avoir lieu sur le site.

Identification des travaux préparatoires nécessaires

Plusieurs types de travaux peuvent être nécessaires avant le début de l’installation des panneaux solaires. Il faut d’abord définir précisément ce qui relève de votre responsabilité et de celle de l’installateur. Souvent, des travaux de terrassement sont requis pour acheminer l’électricité produite jusqu’au point de raccordement. Il peut aussi être nécessaire de préparer l’accès au site pour les équipes et le matériel.

• Préparation des fondations ou des supports pour les structures au sol.
• Mise en place des chemins de câbles ou des tranchées nécessaires.
• Vérification de la solidité et de l’aptitude de la charpente ou de la toiture à supporter le poids des panneaux.

Coordination avec les travaux de couverture et de charpente

La compatibilité technique entre l’installation photovoltaïque et la structure existante est primordiale. Si des travaux de couverture ou de charpente sont prévus en parallèle, une coordination étroite est nécessaire. Il faut s’assurer que les fixations des panneaux solaires seront correctement intégrées sans compromettre l’étanchéité ou la solidité de la toiture. Une bonne communication avec les couvreurs et charpentiers permet d’éviter les conflits techniques et les retards. Par exemple, il est important de définir ensemble les points de fixation et les passages de câbles pour une intégration optimale.

Collaboration avec les travaux de VRD et d’électricité

Les travaux de voirie et réseaux divers (VRD) et les travaux électriques sont souvent liés à l’installation solaire. Pour les installations au sol, une tranchée peut être nécessaire pour le raccordement au réseau. Concernant l’électricité, si l’installation est en autoconsommation, le raccordement se fait généralement au tableau électrique principal. Il est parfois indispensable de réaliser des modifications sur ce tableau, comme une mise aux normes, une extension, ou une augmentation des sections de câbles. Travailler en étroite collaboration avec votre électricien habituel est un avantage, car il connaît bien votre bâtiment. Une bonne coordination garantit que tous les aspects électriques sont gérés conformément aux normes en vigueur.

Il est également important de s’assurer que les plans d’exécution sont validés par toutes les parties prenantes avant de lancer les commandes de matériel et de fixer les dates d’intervention. Cela inclut la maîtrise d’œuvre, l’architecte, et le bureau de contrôle, ainsi que les équipes en charge des autres lots techniques. Une fois ces plans approuvés, le lancement des commandes peut se faire, marquant une étape clé avant le début effectif du chantier. L’obtention de l’attestation de conformité électrique, comme le Consuel, est une étape finale avant la mise en service, attestant que l’installation respecte toutes les normes de sécurité. Vous pouvez trouver plus d’informations sur les démarches à suivre pour une installation solaire réussie en Gironde.

Choix de l’emplacement et optimisation de l’installation

Le choix de l’emplacement pour vos panneaux solaires est une étape déterminante pour maximiser la production d’énergie. Il faut s’assurer que la zone choisie soit dégagée de tout obstacle potentiel comme des cheminées, des arbres ou des fenêtres de toit. L’objectif principal est de capter le maximum de rayonnement solaire tout au long de la journée.

Sélection de l’emplacement optimal des panneaux solaires

Pour une efficacité maximale, l’orientation et l’inclinaison des panneaux sont primordiales. Une orientation plein sud est généralement idéale dans l’hémisphère nord, mais des orientations sud-est ou sud-ouest peuvent aussi être très performantes. L’inclinaison doit être adaptée à la latitude, mais une inclinaison comprise entre 30 et 35 degrés est souvent un bon compromis pour une production annuelle optimisée. Il est important de considérer l’espace disponible et la structure du bâtiment pour déterminer le meilleur agencement. L’analyse du potentiel de votre toiture peut se faire à l’aide d’outils comme le cadastre solaire de votre commune évaluer mon devis.

Minimisation de l’ombrage et respect des distances de sécurité

L’ombrage, même partiel, peut réduire significativement la performance de vos panneaux. Il est donc essentiel d’identifier et d’éviter toute source d’ombre portée, qu’elle provienne d’éléments bâtis ou de végétation. Pour les installations en toiture, il est recommandé de laisser un espace d’environ 30 cm entre le bord du toit et les panneaux pour gérer les contraintes liées au vent. Pour les toitures plates, une étude approfondie du lestage est nécessaire, en tenant compte des conditions climatiques locales.

Une bonne planification de l’emplacement permet non seulement d’optimiser la production, mais aussi de garantir la longévité et la sécurité de l’installation.

Positionnement des équipements annexes

Il ne faut pas oublier de planifier l’emplacement des équipements annexes, tels que l’onduleur et le coffret de protection. Ces éléments doivent être installés dans un endroit accessible, bien ventilé et protégé des intempéries. Il est conseillé de les placer à une hauteur minimale de 80 cm du sol pour faciliter la maintenance et respecter les normes de sécurité. Le cheminement des câbles depuis les panneaux jusqu’à ces équipements doit également être soigneusement étudié pour minimiser les pertes et assurer une installation propre et conforme connecter un panneau solaire à une batterie.

Compilation des informations techniques et outils nécessaires

Avant de commencer l’installation de votre système photovoltaïque, il est indispensable de rassembler tous les documents et outils requis. Cette étape prépare le terrain pour un déroulement fluide des travaux et minimise les imprévus sur le chantier. Une bonne organisation en amont est la clé d’une installation réussie et conforme aux normes.

Rassemblement des notices techniques des équipements

Chaque composant de votre installation, qu’il s’agisse des panneaux solaires, de l’onduleur, des systèmes de fixation ou des câblages, est accompagné de sa propre notice technique. Ces documents fournissent des informations détaillées sur les spécifications, les procédures d’installation, les consignes de sécurité et la maintenance. Il est fortement recommandé de consulter et de conserver ces notices. Elles sont souvent la référence pour le bon fonctionnement et la longévité de votre équipement. Par exemple, la notice de l’onduleur détaillera les procédures de raccordement électrique et les paramètres de configuration à ajuster. Vous pouvez trouver des informations utiles sur l’installation de systèmes photovoltaïques dans des manuels d’installation spécifiques, qui soulignent l’importance de ces documents pour la sécurité et le bon fonctionnement du système [9c0a].

Identification des outils pour la structure de fixation

La structure qui supportera vos panneaux solaires nécessite des outils spécifiques pour sa mise en place. Voici une liste des outils couramment utilisés :

• Mètre et cordeau : Pour le marquage précis des emplacements et l’alignement des fixations.
• Visseuse : Indispensable pour fixer solidement les rails et les supports.
• Clés adaptées : Pour serrer les écrous et les boulons selon les spécifications.
• Niveau à bulle : Pour s’assurer que la structure est parfaitement horizontale ou verticale.
• Gants de protection : Pour manipuler les éléments métalliques en toute sécurité.

Préparation des outils pour la pose des modules et onduleurs

Une fois la structure en place, la pose des panneaux et de l’onduleur requiert d’autres outils. Pour les panneaux, une visseuse sera à nouveau nécessaire pour leur fixation sur les rails. Il faut également prévoir des outils pour la manipulation des panneaux, qui peuvent être lourds et encombrants. Pour l’onduleur, une perceuse sera utile pour le fixer au mur, accompagnée de vis et d’embouts adaptés. Un feutre peut servir à marquer les points de perçage. Il est également important de prévoir des outils pour le passage des câbles, comme des pinces coupantes et des serre-câbles. La préparation de ces outils garantit une installation efficace et sécurisée, en accord avec les bonnes pratiques de conception et d’installation des systèmes photovoltaïques [af36].

La compilation rigoureuse des notices techniques et la préparation adéquate des outils ne sont pas de simples formalités. Elles constituent la base d’une installation photovoltaïque fiable, sécurisée et performante. Négliger cette étape peut entraîner des erreurs coûteuses et compromettre la production d’énergie de votre système.

Mise en œuvre du système d’intégration

Avant de pouvoir fixer les panneaux solaires, il faut d’abord installer le système d’intégration. Ce système fait le lien mécanique entre votre toiture et les panneaux. Il existe différents types de systèmes, adaptés à chaque couverture de toit. Il est important de choisir celui qui convient le mieux à votre situation.

Compréhension du rôle du système d’intégration

Le système d’intégration est la base sur laquelle reposeront les panneaux solaires. Il assure la fixation mécanique et la stabilité de l’ensemble. Une bonne intégration est aussi importante pour l’esthétique de l’installation. Il faut s’assurer que le système choisi est compatible avec le type de toiture et qu’il respecte les normes en vigueur. Une mauvaise intégration peut causer des problèmes d’étanchéité ou de tenue au vent.

Sélection du système adapté à la couverture

Le choix du système d’intégration dépendra de votre type de toiture : tuiles, ardoises, bac acier, toiture plate, etc. Chaque matériau a ses spécificités et nécessite une solution de fixation adaptée. Par exemple, pour une toiture en tuiles, on utilisera des crochets spécifiques qui se fixent sous les tuiles. Pour une toiture en bac acier, des fixations directes avec des vis autoforeuses seront plus appropriées. Il est essentiel de consulter les spécifications techniques de chaque système pour s’assurer de sa compatibilité et de sa performance. Une bonne sélection permet de maximiser la durée de vie de l’installation et de garantir sa sécurité.

Importance de la précision lors de la pose

La pose du système d’intégration demande beaucoup de soin et de précision. Chaque élément doit être correctement positionné et fixé. Un travail minutieux à cette étape évite des problèmes ultérieurs, comme des fuites d’eau ou des fixations qui se desserrent avec le temps. Les équipes doivent être formées pour manipuler ces systèmes avec rigueur. Une pose imprécise peut retarder la suite du chantier et affecter la performance globale du système photovoltaïque. Il est donc recommandé de faire appel à des professionnels qualifiés pour cette opération.

Voici les étapes clés pour une pose correcte :

• Vérification de la charpente et de la couverture.
• Mise en place des rails de fixation selon le plan d’installation.
• Fixation des rails sur la structure de la toiture.
• Vérification de l’alignement et du niveau des rails.

Une intégration soignée est la première garantie d’une installation solaire performante et durable. Elle assure non seulement la tenue mécanique des panneaux, mais aussi l’étanchéité de votre toiture. Il est donc primordial de ne pas négliger cette phase préparatoire.

Le choix de l’angle d’inclinaison des panneaux est aussi un facteur important pour optimiser la production d’énergie. Il faut trouver le bon équilibre pour capter le maximum de soleil tout au long de l’année, en tenant compte de la situation géographique de votre installation.

Cheminement et tirage des câbles

Une fois les panneaux solaires fixés et connectés entre eux, il est temps de penser à l’acheminement de l’électricité produite. Cette étape consiste à faire passer les câbles solaires depuis les panneaux jusqu’à l’onduleur. Il faut respecter des normes techniques précises pour ces câbles, notamment en matière de traitement anti-UV et de double isolation, afin de garantir leur durabilité et la sécurité de l’installation. La section minimale des câbles est également un point important à considérer pour éviter toute surchauffe.

Le schéma de câblage doit suivre la règle de l’inductance, telle que décrite dans le guide d’installation photovoltaïque UTE C 15-720-1. Cela signifie que les connexions et les câbles doivent être installés de manière à prévenir toute détérioration causée par des facteurs externes. Il est conseillé de consulter le guide pratique UTE C 15-520 pour plus de détails sur la mise en œuvre. Une fois les câbles tirés, ils sont généralement acheminés en toiture, puis en façade ou à l’intérieur du bâtiment via des chemins de câbles capotés, jusqu’à l’emplacement des onduleurs. Pour le passage des câbles à l’extérieur, un tube IRL de diamètre 25mm est souvent recommandé, tandis qu’à l’intérieur, des goulottes électriques en PVC de 40x20mm conviennent parfaitement.

Respect des normes techniques pour les câbles solaires

Les câbles utilisés pour le transport du courant continu (DC) depuis les panneaux solaires vers l’onduleur doivent répondre à des exigences spécifiques pour assurer la sécurité et la performance de l’installation. Ces câbles sont conçus pour résister aux conditions extérieures, comme l’exposition aux rayons ultraviolets (UV) et aux variations de température. Ils disposent généralement d’une double isolation pour prévenir les risques électriques et sont fabriqués avec des matériaux résistants aux intempéries. Le choix de la bonne section de câble est également primordial ; une section trop faible peut entraîner une surchauffe et une perte d’énergie, tandis qu’une section appropriée minimise la résistance et optimise le rendement. Il est important de se référer aux spécifications du fabricant et aux normes en vigueur, comme la norme UTE C 15-720-1, pour sélectionner les câbles adéquats. Pour le cheminement des câbles, l’utilisation de conduits extérieurs résistants est conseillée, comme expliqué pour le raccordement d’un volet de piscine extérieur.

Application des règles de câblage et d’inductance

L’agencement des câbles et la manière dont ils sont connectés ont un impact direct sur la performance et la sécurité du système photovoltaïque. Le respect de la règle de l’inductance est une préoccupation majeure. Cela implique de minimiser les boucles de câbles et de maintenir une certaine distance entre les conducteurs positifs et négatifs pour réduire les interférences électromagnétiques. Une mauvaise gestion de l’inductance peut affecter la qualité du courant et potentiellement endommager les équipements. Il est donc essentiel de suivre scrupuleusement les schémas de câblage fournis par le fabricant et les recommandations des normes, telles que la norme UTE C 15-520, qui détaille les bonnes pratiques pour l’installation électrique. Une organisation rigoureuse du câblage, en utilisant des chemins de câbles appropriés et en fixant solidement les câbles, contribue à la longévité et à la fiabilité de l’installation.

Organisation du passage des câbles jusqu’aux onduleurs

Le trajet des câbles depuis les panneaux jusqu’à l’onduleur doit être planifié avec soin. Il faut identifier le chemin le plus direct et le plus sûr, en tenant compte des contraintes architecturales et des réglementations. Les câbles peuvent être acheminés par le toit, puis descendre le long de la façade, ou passer à l’intérieur du bâtiment via des gaines ou des chemins de câbles. Ces derniers, souvent capotés, protègent les câbles des dommages physiques et des intempéries. Il est important de s’assurer que les chemins de câbles sont bien ventilés pour éviter toute surchauffe. La fixation des câbles doit être réalisée avec des colliers ou des attaches adaptées, à intervalles réguliers, pour maintenir l’ensemble en place et éviter qu’ils ne pendent ou ne s’emmêlent. Une bonne organisation du passage des câbles facilite également les opérations de maintenance futures.

Voici un aperçu des éléments à considérer pour le passage des câbles :

• Protection des câbles : Utilisation de conduits (IRL, goulottes) pour protéger les câbles des agressions mécaniques et environnementales.
• Cheminement : Choix d’un parcours logique et sécurisé, minimisant les longueurs inutiles et les risques de dommages.
• Fixation : Assurer une bonne tenue des câbles tout au long de leur parcours à l’aide de colliers ou d’attaches appropriées.
• Conformité : Respect des normes électriques en vigueur (UTE C 15-720-1, UTE C 15-520) pour garantir la sécurité et la performance.

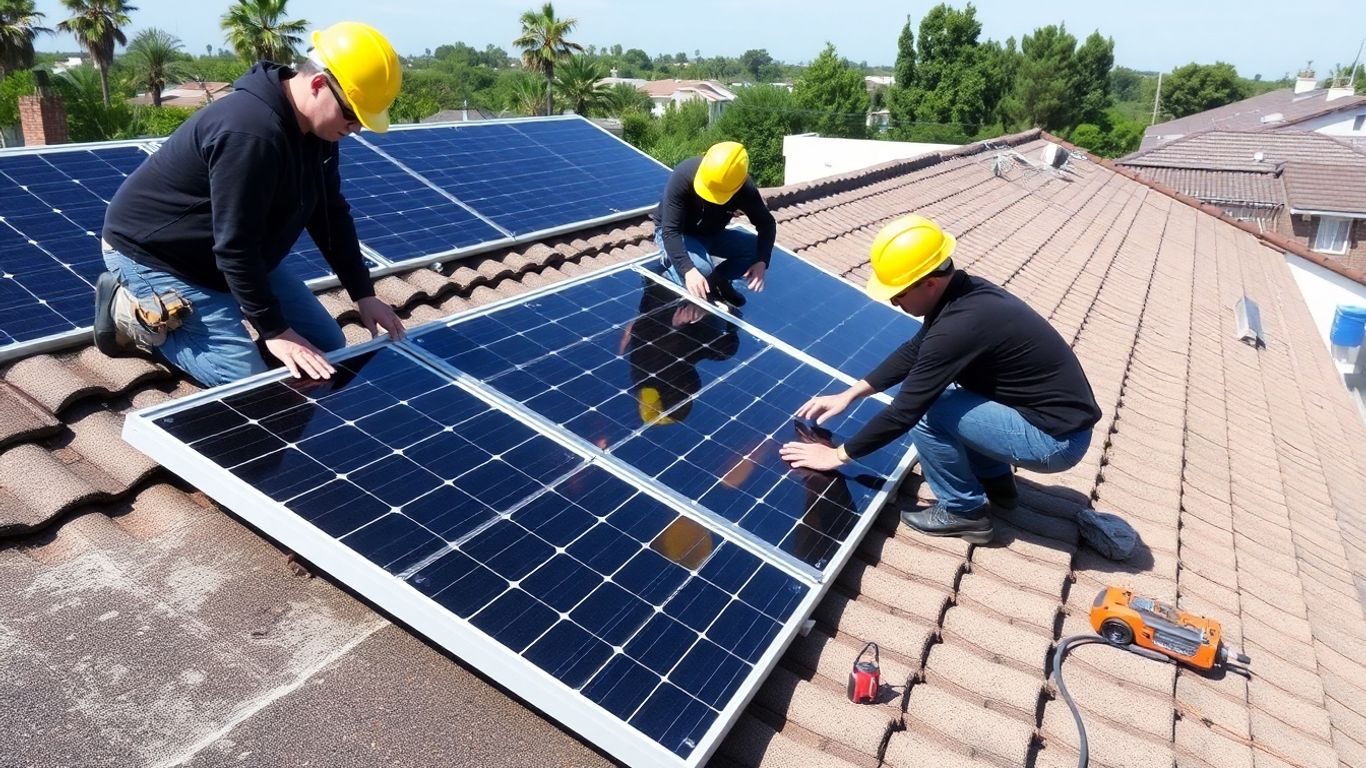

Pose et raccordement des modules photovoltaïques

Cette phase du projet est souvent la plus longue, car elle implique une manipulation considérable du matériel. La fixation des panneaux solaires est une étape clé. Chaque panneau doit être connecté électriquement au précédent, son cadre en aluminium doit être mis à la terre, et il doit être solidement fixé au système d’intégration. Il est important de réaliser chaque opération avec soin, car un panneau mal raccordé ou mal mis à la terre peut causer des problèmes plus tard. La fixation mécanique influence non seulement l’aspect visuel du projet, mais aussi sa résistance aux intempéries.

Manutention et fixation mécanique des panneaux

La manipulation des panneaux solaires demande une attention particulière pour éviter tout dommage. Il faut s’assurer que chaque panneau est correctement positionné et fixé selon les spécifications du fabricant et du système d’intégration choisi. L’utilisation d’équipements de levage adaptés peut être nécessaire pour les installations de grande taille ou en hauteur. Une fois en place, les panneaux sont fixés mécaniquement à la structure de support. Cette fixation doit être robuste pour résister aux contraintes climatiques, comme le vent.

Raccordement électrique entre les panneaux

Une fois les panneaux mécaniquement fixés, il faut procéder à leur raccordement électrique. Les panneaux sont généralement connectés en série pour former des chaînes, augmentant ainsi la tension. Les connecteurs MC4 sont couramment utilisés pour assurer des connexions sûres et étanches. Il est impératif de respecter la polarité lors de ces branchements pour éviter tout dysfonctionnement. Une mauvaise connexion peut entraîner une perte de performance ou même endommager le matériel.

Importance de la mise à la terre des cadres

La mise à la terre des cadres en aluminium des panneaux photovoltaïques est une mesure de sécurité indispensable. Elle permet de protéger l’installation et les personnes contre les risques électriques en cas de défaut d’isolation ou de surtension. Le système de mise à la terre doit être correctement dimensionné et connecté à la terre du bâtiment. Cette étape est souvent négligée, mais elle est fondamentale pour la sécurité globale de l’installation solaire. Il est conseillé de vérifier la continuité de la mise à la terre sur l’ensemble de la chaîne de panneaux. Pour plus de détails sur les méthodes d’installation sur toiture, vous pouvez consulter les techniques d’installation sur tuiles.

Il est essentiel de suivre scrupuleusement les notices techniques fournies par les fabricants pour chaque composant. Une installation soignée garantit la performance et la longévité de votre système photovoltaïque. Si vous installez un kit solaire, même sur un balcon, la sécurité et la précision restent primordiales, comme le montrent les conseils pour les kits de balcon.

Installation et connexion des onduleurs

Une fois les câbles solaires acheminés jusqu’à l’emplacement prévu pour les onduleurs, qu’ils soient installés à l’intérieur ou à l’extérieur, l’étape suivante consiste à fixer et raccorder ces appareils essentiels. Les onduleurs jouent un rôle clé en transformant le courant continu (DC) produit par les panneaux en courant alternatif (AC) utilisable par votre domicile ou le réseau électrique. La fixation de ces équipements se fait généralement sur un mur, nécessitant une attention particulière pour assurer leur stabilité et leur accessibilité pour d’éventuelles maintenances.

Rôle des onduleurs dans la conversion d’énergie

L’onduleur est le cœur de votre système photovoltaïque. Il prend le courant continu généré par les panneaux solaires, qui est instable et variable selon l’ensoleillement, et le convertit en courant alternatif, stable et conforme aux normes du réseau électrique. Cette conversion est indispensable pour que l’électricité produite puisse alimenter vos appareils ménagers ou être réinjectée dans le réseau. Il existe différents types d’onduleurs, comme les onduleurs centraux ou les micro-onduleurs, chacun ayant ses spécificités techniques et ses avantages selon la configuration de l’installation. Le choix de l’onduleur impacte directement la performance globale du système.

Fixation murale des onduleurs

La fixation des onduleurs doit être réalisée avec soin. Ils sont généralement fixés au mur à l’aide de supports robustes. Il est important de choisir un emplacement qui permette une bonne ventilation, car les onduleurs peuvent chauffer lors de leur fonctionnement. Un espace suffisant autour de l’appareil facilitera également les opérations de maintenance ou de remplacement. Assurez-vous que le mur choisi puisse supporter le poids de l’onduleur et qu’il soit protégé des intempéries si l’installation est extérieure. Une bonne ventilation est primordiale pour le bon fonctionnement et la longévité de l’appareil, comme on peut le voir avec certaines solutions de télésurveillance.

Raccordement des câbles solaires aux onduleurs

Le raccordement des câbles solaires aux bornes d’entrée de l’onduleur (côté DC) doit être effectué avec rigueur. Il faut respecter la polarité (+ et -) de chaque connexion pour éviter tout dommage à l’équipement. Les câbles doivent être correctement sertis et insérés dans les connecteurs MC4 ou équivalents, puis solidement fixés aux entrées DC de l’onduleur. Il est également nécessaire de raccorder les câbles de communication, s’ils existent, pour permettre le suivi des performances du système. Une fois les connexions DC réalisées, les câbles AC provenant du tableau électrique seront connectés à la sortie de l’onduleur. Il est recommandé de réaliser ces connexions lorsque les panneaux ne sont pas exposés à la lumière directe du soleil pour minimiser les risques électriques.

Raccordement électrique final et mise en service

L’ultime phase de votre projet photovoltaïque consiste à relier l’ensemble de votre installation au réseau électrique existant et à procéder à sa mise en service officielle. Cette étape, bien que finale, demande une attention particulière pour garantir la sécurité et l’efficacité de votre système.

Connexion de l’installation au tableau électrique

Le courant alternatif (AC) produit par les onduleurs est acheminé via un câble unique vers le tableau électrique général de votre habitation ou bâtiment. Ce raccordement s’effectue généralement au niveau du tableau général basse tension (TGBT) ou directement au point de livraison désigné par le gestionnaire de réseau. Il est essentiel que cette connexion soit réalisée par un professionnel qualifié, respectant les normes électriques en vigueur pour éviter tout risque de surcharge ou de dysfonctionnement. L’installation d’un coffret de protection spécifique, souvent appelé coffret AC PV, est une pratique courante pour centraliser et sécuriser ce point de connexion.

Précautions électriques lors des raccordements

Avant toute manipulation, il est impératif de s’assurer que l’ensemble des circuits sont hors tension. Les câbles solaires, qu’ils soient en courant continu (DC) ou alternatif (AC), doivent être correctement identifiés et manipulés avec soin. Le respect des schémas de câblage et des règles d’inductance, telles que celles décrites dans les guides UTE, est primordial pour prévenir les interférences et les dégradations potentielles. Une attention particulière doit être portée à la mise à la terre de tous les composants métalliques, y compris les cadres des modules, pour une protection optimale contre les surtensions et les défauts d’isolement. Une bonne organisation du cheminement des câbles, notamment sur des chemins de câbles capotés, contribue à leur protection et à la longévité de l’installation.

Vérification de la conformité avant la mise en service

Avant de pouvoir activer votre système, une série de vérifications et de tests est nécessaire. Cela inclut la confirmation de la bonne connexion de tous les éléments, la vérification de l’absence de défauts d’isolement et la mesure des tensions et courants. Il est fortement recommandé de faire appel à un bureau de contrôle indépendant pour valider la conformité de l’installation aux normes électriques en vigueur. Ce contrôle externe permet d’obtenir le certificat Consuel, document indispensable pour attester de la sécurité et de la conformité de votre centrale photovoltaïque. La mise en place d’une solution de télésurveillance est également conseillée pour suivre les performances de votre installation et être alerté en cas de problème. L’accès à la plateforme de suivi vous permettra de visualiser la production d’énergie en temps réel et d’analyser les données sur le long terme, une fois que votre installation solaire sera opérationnelle.

La mise en service marque le début de la production d’énergie verte par votre système. C’est le moment où votre investissement commence à produire des bénéfices, tant sur le plan économique qu’environnemental. Une présentation détaillée du fonctionnement des équipements et des mesures de sécurité à adopter lors de l’exploitation vous sera fournie par le chef de projet.

Une fois votre installation solaire prête, nous nous occupons de tout pour le raccordement électrique final et la mise en service. C’est la dernière étape avant que vous puissiez profiter de votre nouvelle énergie verte ! Vous voulez en savoir plus sur ce processus ? Visitez notre site web pour découvrir comment nous rendons cette transition simple et efficace pour vous.

Conclusion : Vers une installation solaire réussie

En suivant ces étapes de préparation, vous mettez toutes les chances de votre côté pour que votre projet d’installation photovoltaïque se déroule sans accroc. Une bonne planification, une compréhension claire des travaux préparatoires et une anticipation des besoins logistiques et techniques sont les clés d’une mise en œuvre efficace. N’oubliez pas que chaque détail compte pour garantir la performance et la durabilité de votre système solaire. Une approche méthodique vous permettra de profiter pleinement des avantages de l’énergie solaire pour votre habitation ou votre entreprise.

Questions Fréquemment Posées

Quelles sont les premières choses à faire avant de commencer les travaux pour installer des panneaux solaires ?

Avant de poser le moindre panneau, il faut s’occuper des papiers. Il faut demander les autorisations nécessaires, comme un permis de construire si besoin. Ensuite, il faut bien réfléchir à comment l’installation va fonctionner : combien d’électricité on consomme, combien les panneaux vont en produire, et où on va les mettre pour qu’ils reçoivent le plus de soleil possible. C’est comme préparer un plan avant de construire une maison.

Comment savoir combien de panneaux solaires sont nécessaires pour ma maison ?

Pour savoir combien de panneaux il vous faut, il faut regarder combien d’électricité vous utilisez en un an. Regardez vos factures d’électricité. Pensez aussi à ce que vous utiliserez à l’avenir, comme une voiture électrique ou une pompe à chaleur. Plus vous consommez, plus il faudra de panneaux pour couvrir vos besoins.

Est-ce que je peux installer les panneaux solaires moi-même ou dois-je faire appel à un professionnel ?

Vous pouvez tout à fait installer les panneaux vous-même si vous êtes bricoleur et que vous aimez ça. Mais attention, c’est un travail qui demande de la précision et il y a des règles de sécurité à respecter, surtout quand on travaille en hauteur. Si vous n’êtes pas sûr, il vaut mieux demander à un professionnel qui sait exactement comment faire.

Qu’est-ce que le système d’intégration et pourquoi est-il important ?

Le système d’intégration, c’est ce qui permet de fixer les panneaux solaires sur votre toit. C’est un peu comme le squelette qui tient les panneaux. Il y en a pour tous les types de toits. Il faut que ce système soit bien posé, car s’il y a une fuite ou si ce n’est pas bien fixé, ça peut causer des problèmes plus tard.

Comment les câbles des panneaux solaires sont-ils acheminés jusqu’à l’onduleur ?

Les câbles qui relient les panneaux solaires à l’onduleur sont spéciaux. Ils doivent être protégés du soleil et de l’eau. On les fait passer par des conduits, soit dehors le long du mur, soit à l’intérieur de la maison dans des gaines, pour qu’ils arrivent jusqu’à l’endroit où se trouve l’onduleur.

Quelles sont les précautions à prendre lors du raccordement électrique de l’installation solaire ?

Quand on raccorde les panneaux et l’onduleur au tableau électrique, il faut être très prudent. Les panneaux produisent de l’électricité dès qu’il y a de la lumière, même si ce n’est pas le soleil direct. Il faut donc s’assurer que tout est bien coupé avant de toucher aux fils pour éviter les chocs électriques.

Quels sont les outils nécessaires pour installer des panneaux solaires ?

Pour installer des panneaux solaires, il faut avoir les bons outils. Il y a des outils pour fixer la structure sur le toit, comme une perceuse et un mètre. Il faut aussi des outils pour brancher les câbles et installer l’onduleur, comme un tournevis et un niveau. Et bien sûr, il ne faut pas oublier les protections pour travailler en toute sécurité.

Que se passe-t-il si mon toit est ombragé par des arbres ou des bâtiments ?

Si votre toit est souvent à l’ombre, cela peut réduire la quantité d’électricité que vos panneaux produisent. Il faut essayer de choisir l’endroit le moins ombragé possible. Parfois, on peut utiliser des systèmes spéciaux qui aident à mieux capter le soleil même quand il y a un peu d’ombre, mais c’est moins efficace que si le toit est bien ensoleillé.
